框架式断路器长延时、短延时、瞬时保护

今天日常巡检休息的时候，和班组同事聊到了框架断路器的保护设置。

很多新手同事平时天天巡检电房，不一定能搞不懂断路器上面的长延时、短延时、瞬时保护到底起什么作用。

我觉得这是咱们电仪工最基础、最实用的知识点，就整理出来，和大家一起简单学一学。

首先这点一定要记清楚，我们一线巡检、日常维护，只负责观察设备运行状态、看有没有告警、电流超没超负荷。

而保护电流大小、延时时间、功能投退这些核心参数，这些不会让新手电工来设置和修改的。

这些定值关系到整座工厂的用电安全、配电配合、防越级跳闸，风险非常大，全部是技术人员提前核算、调试好的，我们只学原理、会判断故障。

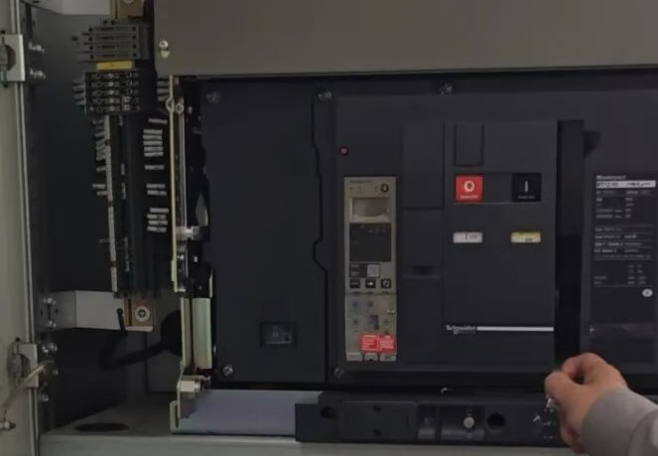

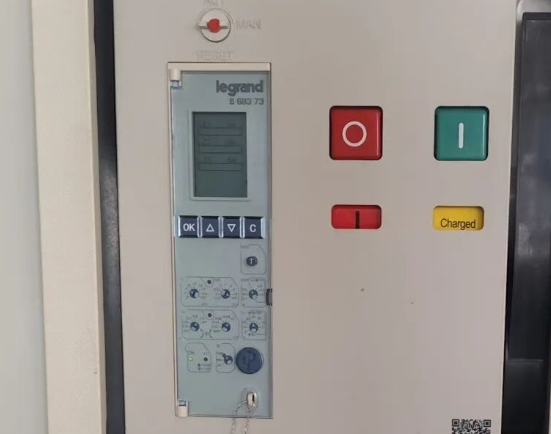

厂里用的低压框架断路器，也就是万能式断路器，基本都装在变压器低压进线、母联、大电流总馈线这些重要位置。

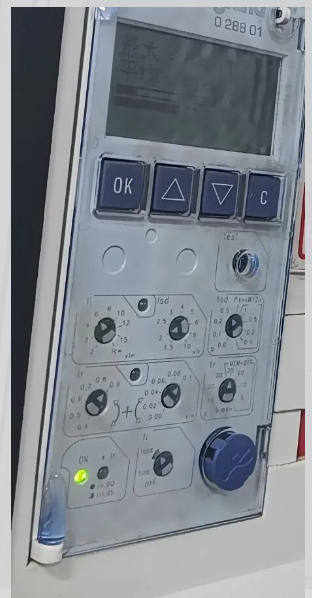

它的核心保护就三种：长延时、短延时、瞬时保护，很多人也叫三段保护，新手只要分清各自管什么故障就行。

长延时保护就是专门管过载的。

平时车间设备开得多、负荷慢慢变大，电流稍微超一点额定，但是没有发生短路，这种情况很常见。

如果一超电流就跳闸，会频繁影响生产。

所以长延时是慢慢计时的，超的电流小就久一点不跳，超的电流越大跳得越快。主要就是防止电缆、母线、变压器长期超负荷发热，避免绝缘烧坏、设备老化，专门应对这种慢性过载问题。

短延时短路保护是框架断路器最关键的作用，主要是为了不乱停电。我们配电是分层的，上面是框架总开关，下面是各个车间的支路塑壳开关。

正常哪里短路，就应该哪里的小开关自己跳，不能总开关跟着一起跳，不然全厂都停电。短延时检测到短路电流后，会短暂等一小会，留给下级开关跳闸的时间。

只要支路开关正常切掉故障，总柜就不动作。只有下级开关坏了、拒动了，总柜延时到了才会跳闸兜底，最大程度保证供电稳定，防止越级跳闸。

瞬时保护就是管重大短路的。
比如母线旁边、断路器出口发生直接短路，这种故障电流特别大，冲击力极强，容易烧坏母排和主设备。

所以瞬时保护不等待、不加延时，电流一到设定值就立马跳闸，快速切断严重故障，保护核心设备。

而且瞬时保护的开启和关闭、数值大小都是经过核算好的，现场人员不能随意改动。

部分设备还配有接地保护，根据配电系统设计来配置，新手可以先不用深究。

大家只要记住三段保护的分工就够了：长延时管过载发热，短延时管短路配合、防大面积停电，瞬时管严重突发短路、快速止损。

一线新手电仪学习这些保护知识，主要是为了巡检看得懂、跳闸能分清原因、遇到问题能准确配合处理。

把这些基础逻辑吃透，日常工作就不容易出错，排查故障也会越来越轻松。
